编写LLVM Pass

发表于 | 分类于 |
字数统计: 477 字 | 阅读时长 ≈ 2 分钟

在上一篇的基础上，编写一个简单的LLVM Pass。

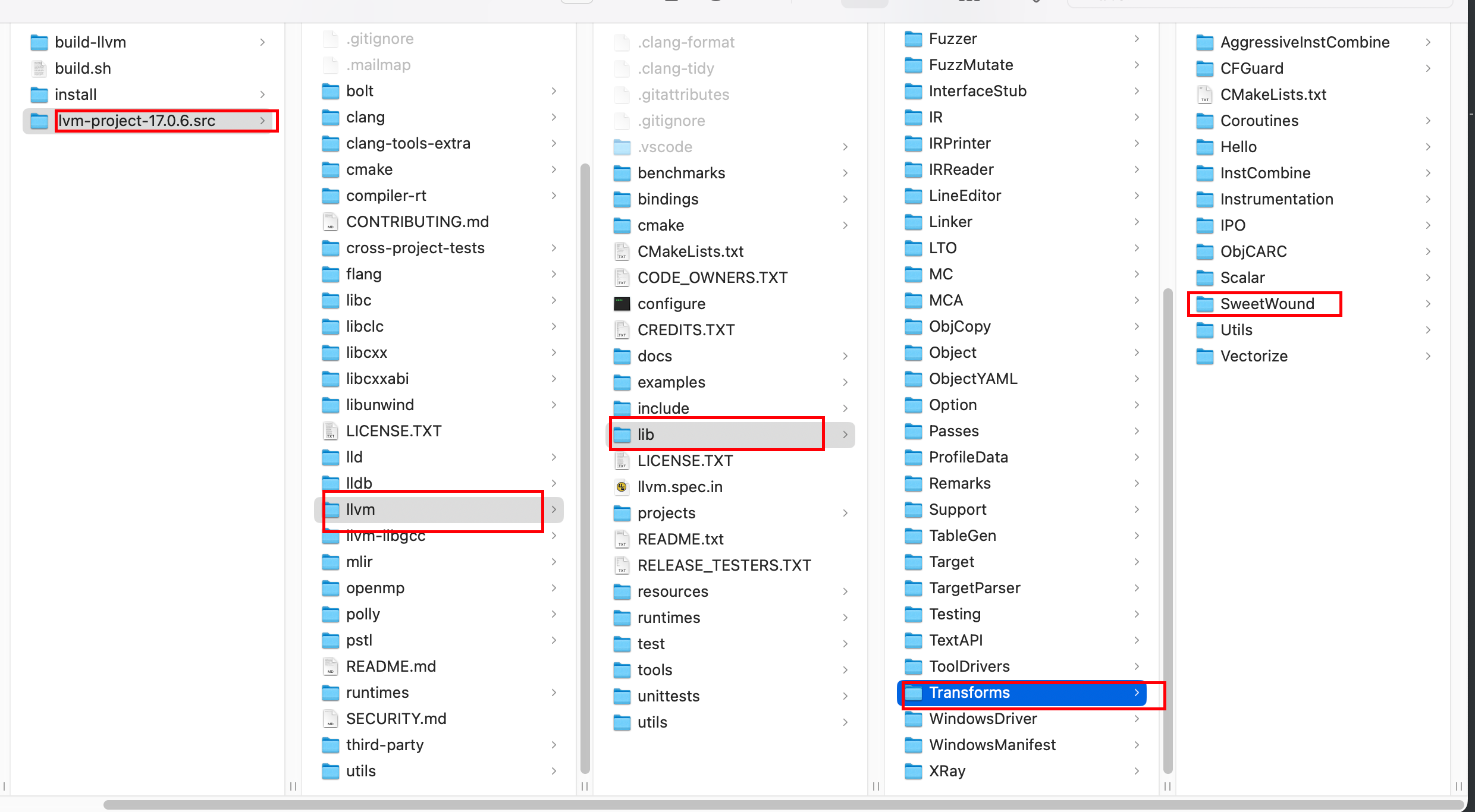

  1. 在llvm-project-17.0.6.src/llvm/lib/Transforms/目录下，新建一个文件夹SweetWound：

image-20240312160020667

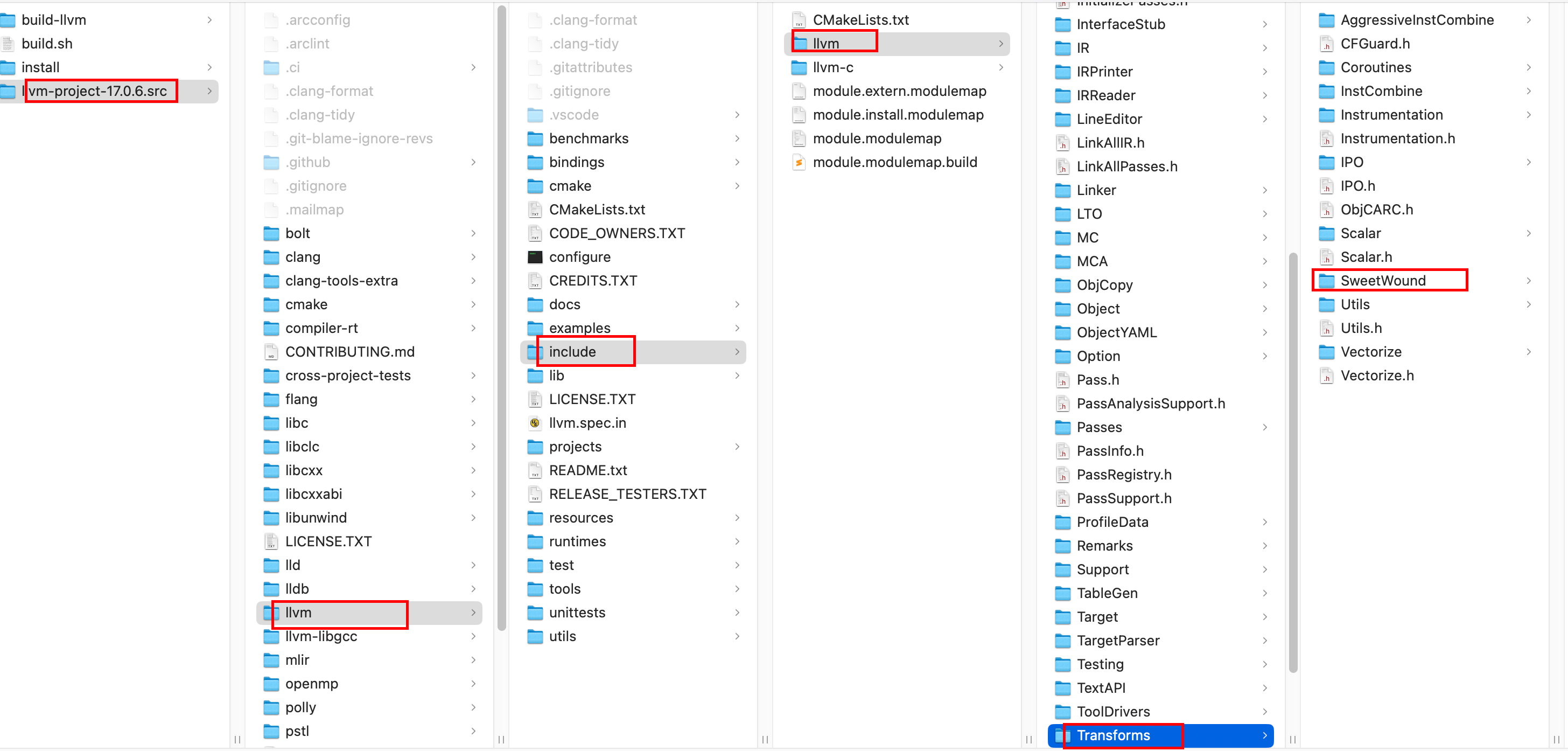

  1. 在在llvm-project-17.0.6.src/llvm/include/llvm/Transforms/目录下，新建一个文件夹SweetWound：

image-20240312160800961

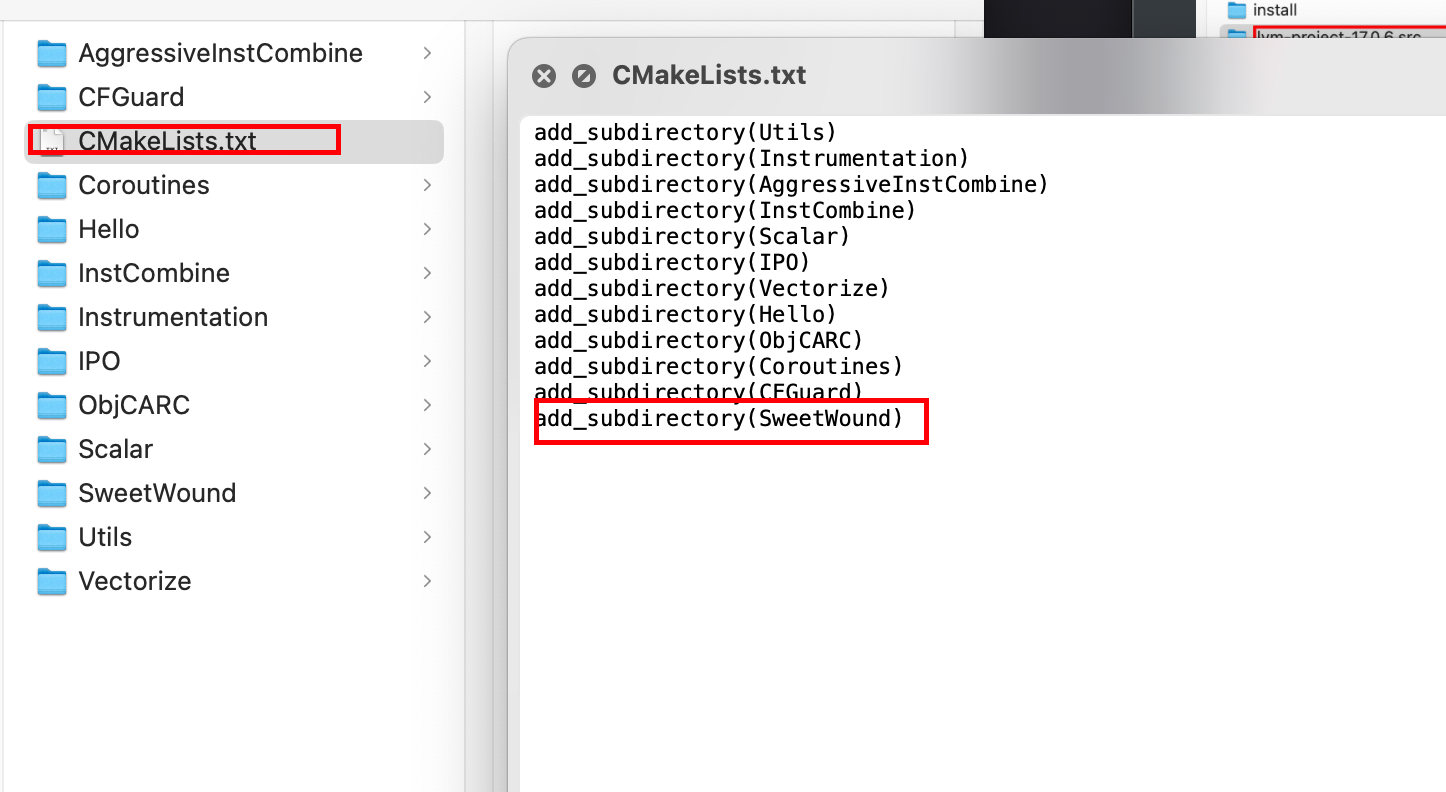

  1. 在Transforms目录下的CMakeLists.txt文件末尾，增加如下代码：
1
2
...
add_subdirectory(SweetWound)

image-20240312160306762

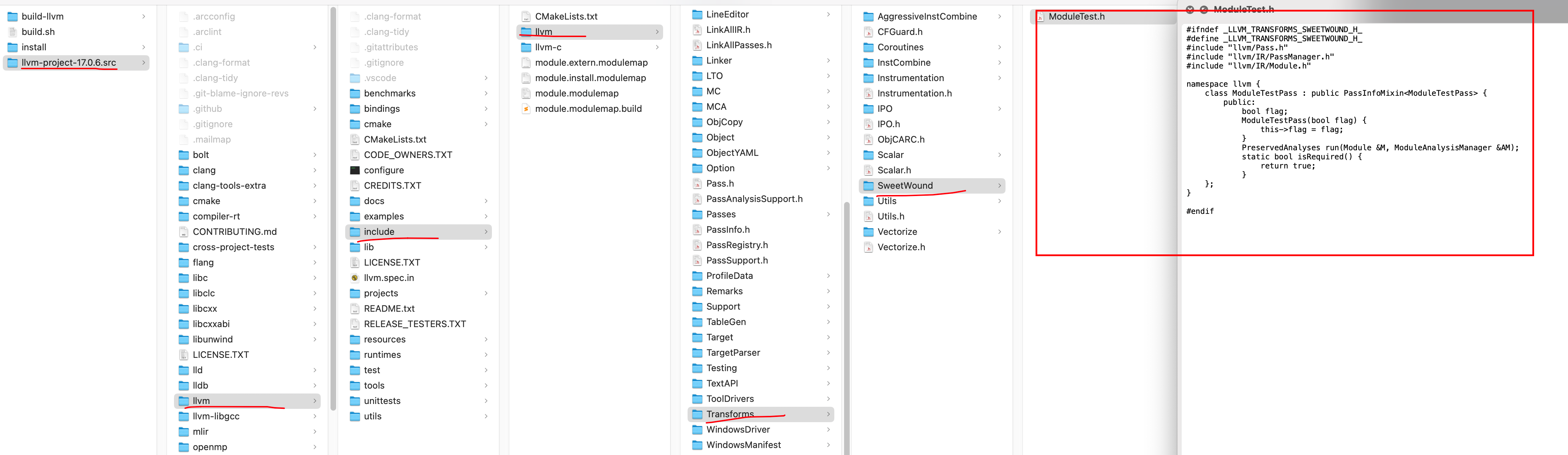

  1. 在llvm-project-17.0.6.src/llvm/include/llvm/Transforms/SweetWound/目录下，新建ModuleTest.h文件，并写入如下代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
// ModuleTest.h
#ifndef _LLVM_TRANSFORMS_SWEETWOUND_H_
#define _LLVM_TRANSFORMS_SWEETWOUND_H_
#include "llvm/Pass.h"
#include "llvm/IR/PassManager.h"
#include "llvm/IR/Module.h"

namespace llvm {
    class ModuleTestPass : public PassInfoMixin<ModuleTestPass> {
        public:
            bool flag;
            ModuleTestPass(bool flag) {
                this->flag = flag;
            }
            PreservedAnalyses run(Module &M, ModuleAnalysisManager &AM);
            static bool isRequired() {
                return true;
            }
    };
}

#endif

image-20240312162122849

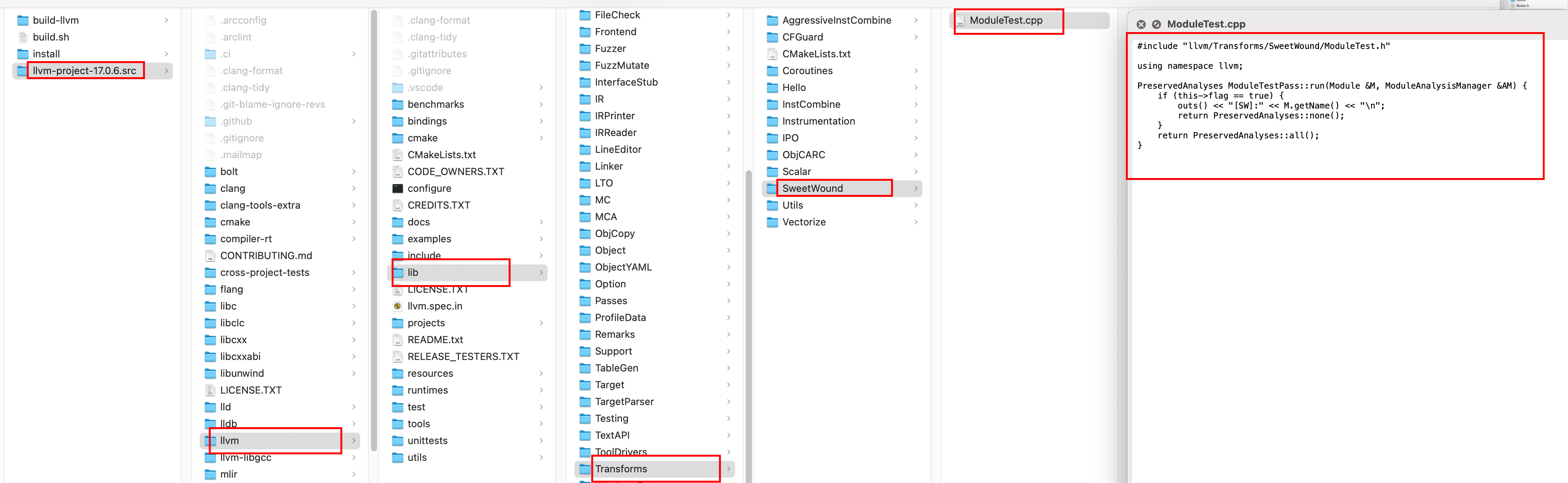

  1. 在llvm-project-17.0.6.src/llvm/lib/Transforms/SweetWound/目录下，创建ModuleTest.cpp文件，并写入如下代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
// ModuleTest.cpp
#include "llvm/Transforms/SweetWound/ModuleTest.h"

using namespace llvm;

PreservedAnalyses ModuleTestPass::run(Module &M, ModuleAnalysisManager &AM) {
    if (this->flag == true) {
        outs() << "[SW]:" << M.getName() << "\n";
        return PreservedAnalyses::none();
    }
    return PreservedAnalyses::all();
}

image-20240312162703411

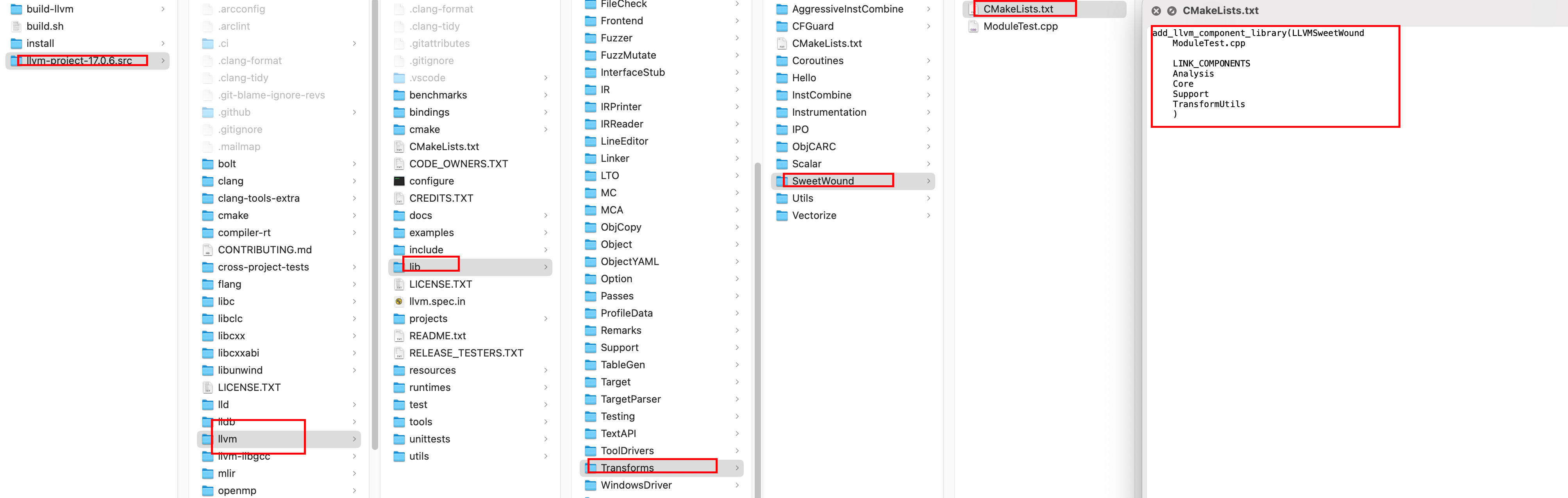

  1. 在llvm-project-17.0.6.src/llvm/lib/Transforms/SweetWound/目录下，创建CMakeLists.txt文件，并写入如下代码：
1
2
3
4
5
6
7
8
9
add_llvm_component_library(LLVMSweetWound
    ModuleTest.cpp

    LINK_COMPONENTS
    Analysis
    Core
    Support
    TransformUtils
    )

image-20240312162932261

  1. 修改llvm-project-17.0.6.src/llvm/lib/Passes/PassBuilder.cpp文件：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
......
#include <optional>
//======================导入头文件======================//
#include "llvm/Transforms/SweetWound/ModuleTest.h"
 ......
 // ======================增加编译参数 begin ======================//
static cl::opt<bool> s_sw_test("test", cl::init(false), cl::desc("test module pass."));
// ======================增加编译参数 end ========================//

PassBuilder::PassBuilder(TargetMachine *TM, PipelineTuningOptions PTO,
                         std::optional<PGOOptions> PGOOpt,
                         PassInstrumentationCallbacks *PIC)
    : TM(TM), PTO(PTO), PGOOpt(PGOOpt), PIC(PIC) {
      ......
        // 注册Pass
          this->registerPipelineStartEPCallback(
    					[](llvm::ModulePassManager &MPM, llvm::OptimizationLevel Level) {
      					MPM.addPass(ModuleTestPass(s_sw_test));
    					}
  				);
    }
  1. 重新执行编译脚本，成功后，替换LLVM17.0.6.xctoolchain文件。

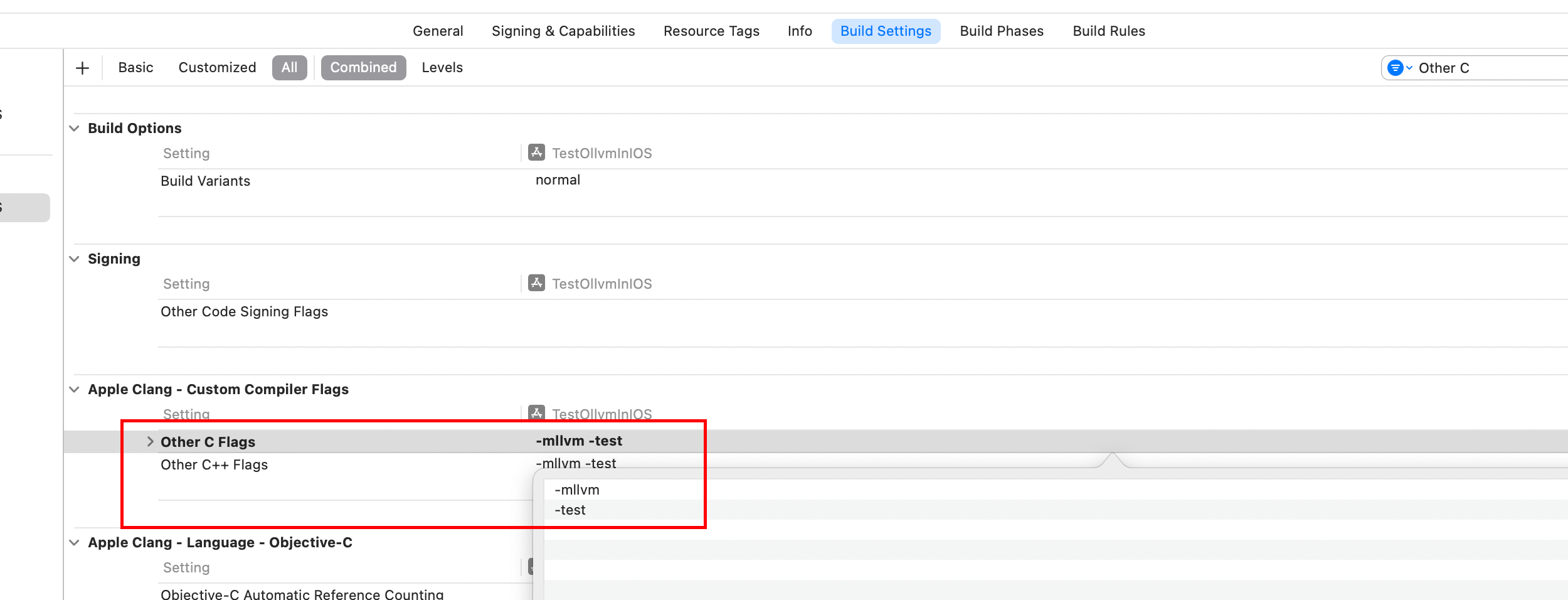

  2. 在Xcode的Build Settings-->Other C Flags中，设置编译参数：-mllvm -test:

image-20240312163657204

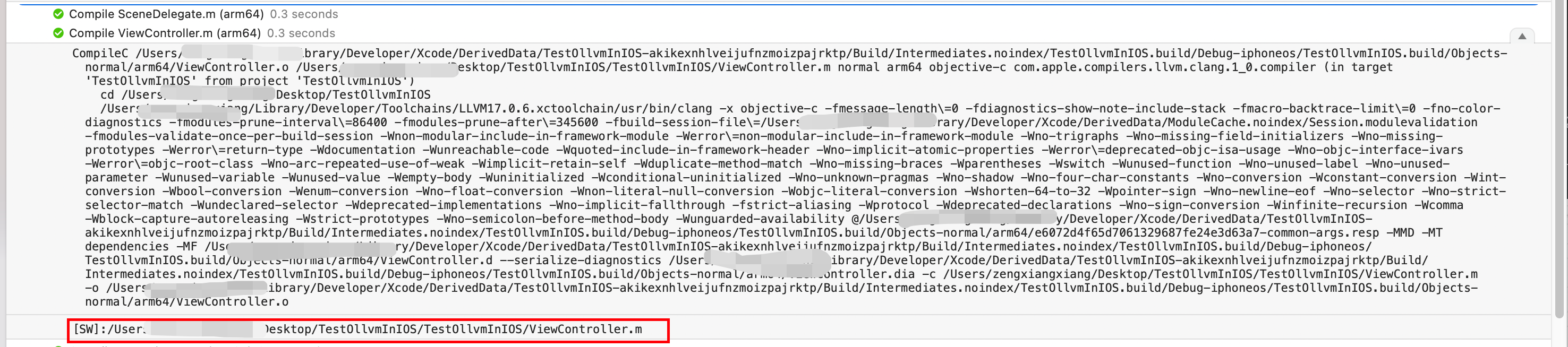

  1. Command + B编译（或Command + R运行）：

image-20240312164200731

可以看到每个编译单元都有对应的输出，即代表编写的LLVM Pass加载成功！！！
